EOS Aluminium AlSi10Mg
Material Data Sheet
EOS Aluminium AlSi10Mg
Gute Festigkeit und dynamische Tragfähigkeit
EOS Aluminium AlSi10Mg ist eine weit verbreitete Legierung, die geringes Gewicht und gute mechanische Eigenschaften vereint. Durch verschiedene Wärmebehandlungen können die Eigenschaften verändert werden, um beispielsweise die Duktilität und Leitfähigkeit zu erhöhen. Das Material weist insbesondere nach der Wärmebehandlung eine gute thermische und elektrische Leitfähigkeit auf. Darüber hinaus können mit EOS Aluminium AlSi10Mg gasdichte Teile hergestellt werden.
- Gute Festigkeit, Härte und dynamische Eigenschaften
- Hohe Korrosionsbeständigkeit
- Gute thermische und elektrische Leitfähigkeit
- Eigenschaften können durch Wärmebehandlungen verändert werden
- Allgemeine Maschinenbaukomponenten und hochbelastete Teile
- Leichtbau
- Luftfahrt- und Automobilkomponenten
- Substitution von AlSi10Mg-Gussteilen
The EOS Quality Triangle
EOS incorporates these TRLs into the following two categories:
- Premium products (TRL 7-9): offer highly validated data, proven capability and reproducible part properties.
- Core products (TRL 3 and 5): enable early customer access to newest technology still under development and are therefore less mature with less data.
All of the data stated in this material data sheet is produced according to EOS Quality Management System and international standards
POWDER PROPERTIES
The chemical composition of the EOS Aluminium AlSi10Mg powder is in compliance with the DIN EN 1706 (EN AC—43000) standard.
Powder Chemical Composition (wt.-%)
Element | Min. | Max. |
---|---|---|
Al | Balance | |
Si | 9 | 11 |
Fe | - | 0.55 |
Cu | - | 0.05 |
Mn | - | 0.45 |
Mg | 0.25 | 0.45 |
Ni | - | 0.05 |
Zn | - | 0.1 |
Pb | - | 0.03 |
Sn | - | 0.05 |
Ti | - | 0.15 |
Powder Particle Size
GENERIC PARTICLE SIZE DISTRIBUTION | 25 - 70 μm |
---|

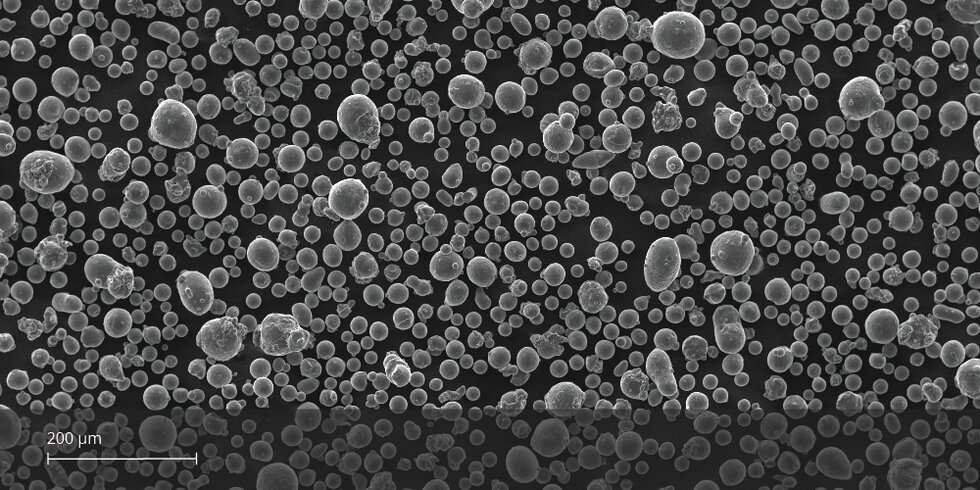

SEM micrograph of EOS Aluminium AlSi10Mg powder
WÄRMEBEHANDLUNG
EOS T6-Wärmebehandlung
EOS hat ein AM-optimiertes Wärmebehandlungsverfahren entwickelt, das 40 % kürzer ist als herkömmliche T6-Wärmebehandlungsverfahren.
Lösungsglühen 30 Min. bei 530 °C, Wasserabschrecken. Künstliches Altern 6 Std. bei 165 °C, Abkühlen an der Luft. Teile in vorgeheizten Ofen. Maximale Überhitzung 5 °C. Verzögerung zwischen Lösungsglühen und Abschrecken maximal 30 s. Ofentyp und -konfiguration können Auswirkungen auf die mechanischen Eigenschaften haben. Bei komplexen und massiven Teilen muss eine gleichmäßige Erwärmung und Abkühlung gewährleistet werden.
Eine EOS T6-Behandlung wird empfohlen, um kontrollierte mechanische Eigenschaften und geringere Abweichungen bei den mechanischen Werten zu erzielen (z. B. bei langen Bauarbeiten, wenn die Wärmeübertragung von den Teilen durch eine geringe Stützmenge und nach einer Spannungsentlastungswärmebehandlung begrenzt ist). Eine Erhöhung der Porosität durch die Wärmebehandlung ist möglich. Eine detailliertere Beschreibung der Wärmebehandlung ist auf Anfrage erhältlich.
Lösungsglühen
30 Minuten bei 530 °C, anschließend sofortiges Abschrecken in Wasser.
Altern
Künstliches Altern von 6 Stunden bei 165 °C, anschließend Abkühlen an der Luft.
